©AmpSight V2
Modulares Strommesssystem mit ESP32-S3, Webinterface, Logging auf SD-Karte und SPI-Display – ausgelegt für präzise Mehrkanal-Überwachung in Verteilungen oder Schaltschränken.
Modulares Strommesssystem mit ESP32-S3, Webinterface, Logging auf SD-Karte und SPI-Display – ausgelegt für präzise Mehrkanal-Überwachung in Verteilungen oder Schaltschränken.
Die erste Version des Systems (V1) basierte auf den internen ADCs des ESP32 und zeigte schnell klare Grenzen: starkes Rauschen, geringe Linearität und fehlende Langzeit-Speicheroptionen machten präzise Strommessung unmöglich. Zudem fehlten Benutzerführung, Kalibrierungsmöglichkeiten und eine zuverlässige Anzeige – alles zentrale Punkte für den praktischen Einsatz. Mit ©AmpSight V2 sollte ein professionelles, erweiterbares System entstehen, das präzise misst, Daten speichert, lokal bedienbar ist und sich nahtlos in Elektroverteilungen integrieren lässt – ohne Cloud, aber mit voller Kontrolle.
©AmpSight V2 kombiniert leistungsfähige Embedded-Hardware mit robuster Firmwarestruktur:
- ESP32-S3 als zentrale Steuereinheit für Kommunikation, Steuerung und Webinterface.
- ADS8344 als 16-Bit ADC zur hochauflösenden Erfassung von bis zu 8 CT-Signalen (stromwandlerbasiert).
- Stromsignalaufbereitung über Burden-Widerstände, AC-Kopplung und OPV-Pufferung.
- Trennung in Mainboard (Elektronik & Logik) und Frontboard (Display, Taster, LEDs) per FFC-Kabel.
- Logging auf SD-Karte (FAT32), Datenexport als CSV oder JSON.

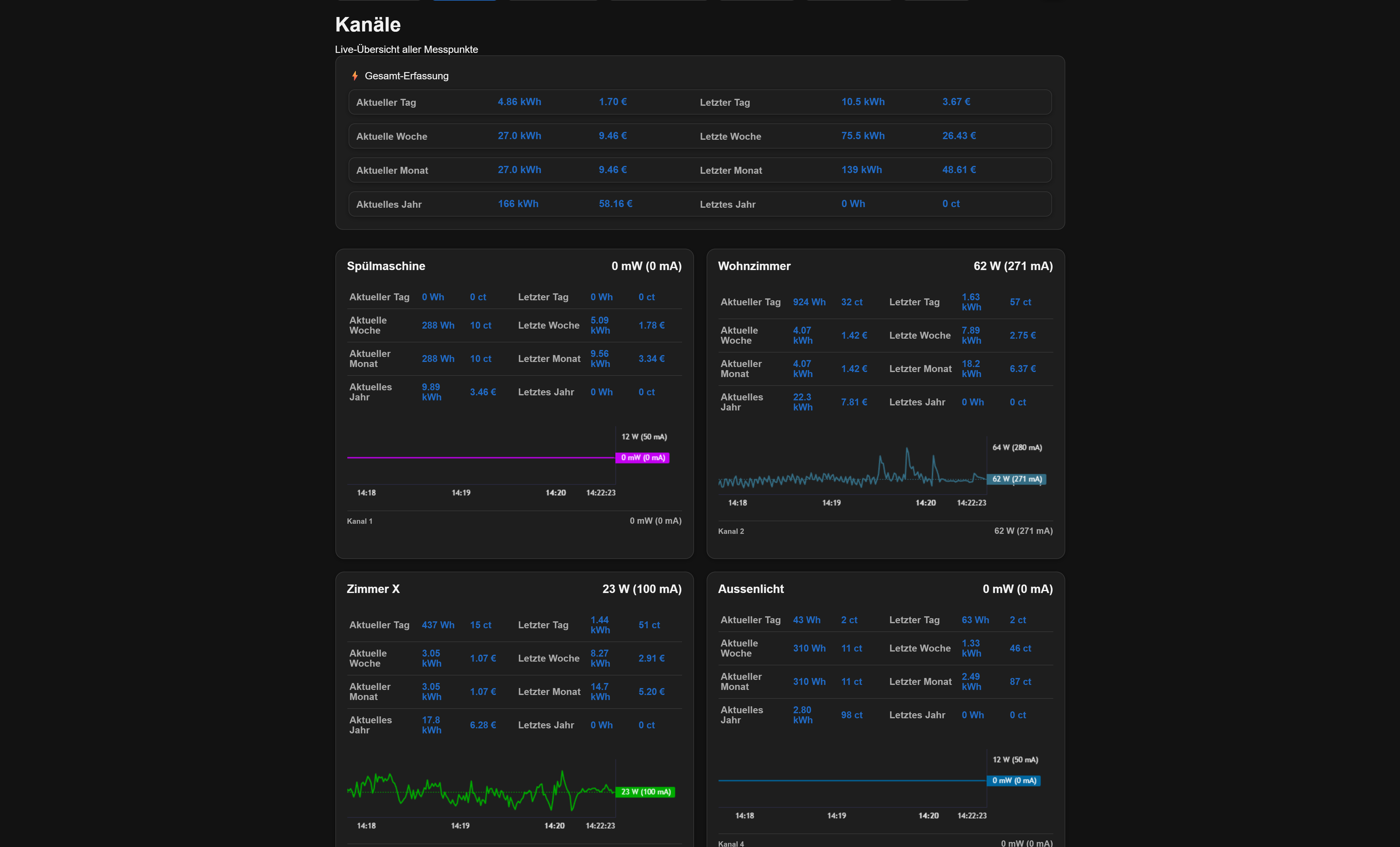

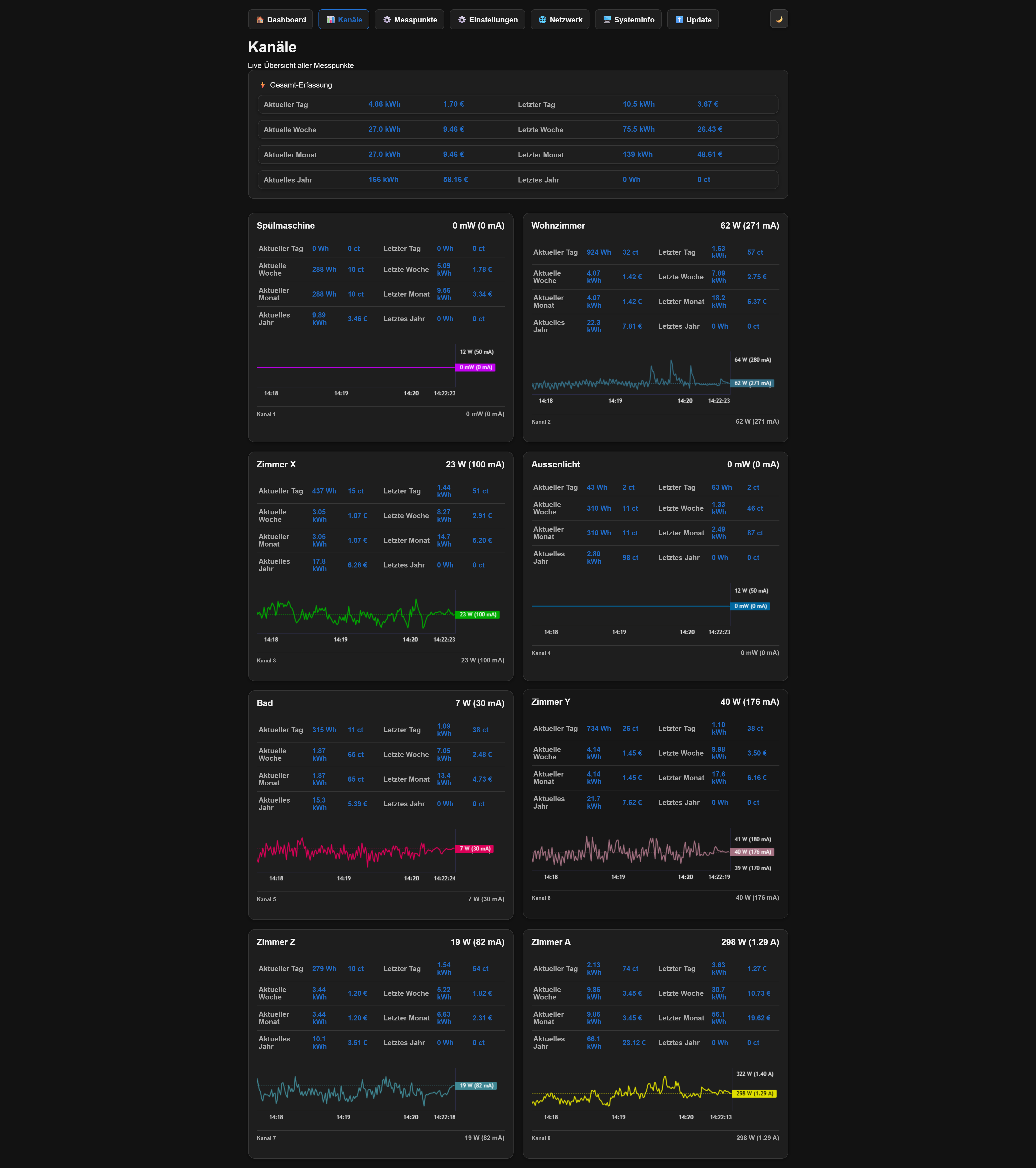

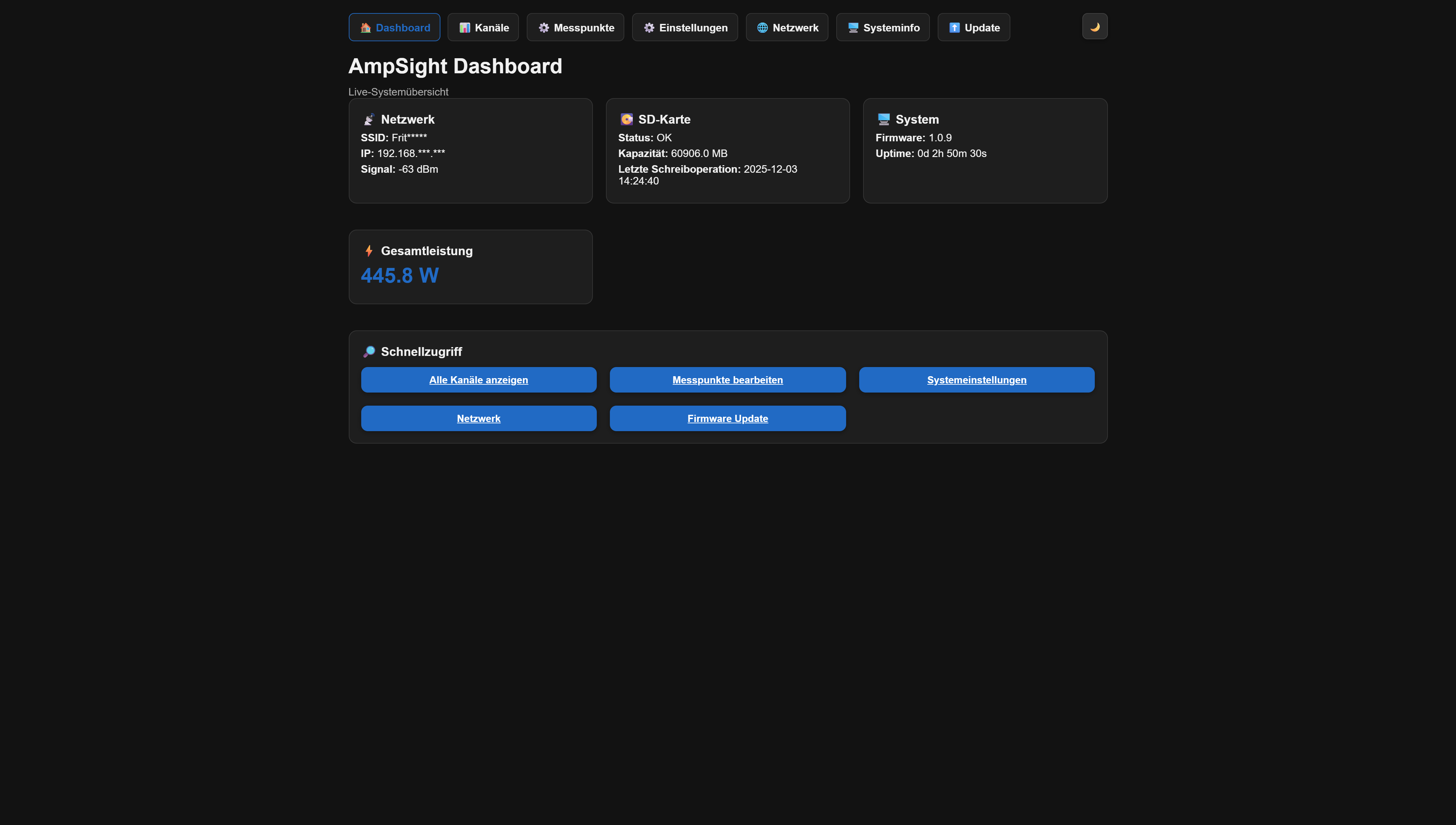

- ESPAsyncWebServer für Konfiguration, Kalibrierung und Systemverwaltung über HTML-GUI.
- Lokale Anzeige über SPI-Display (ST7735S) und Status-LEDs per I²C.
Kompletter Aufbau mit Gehäuse

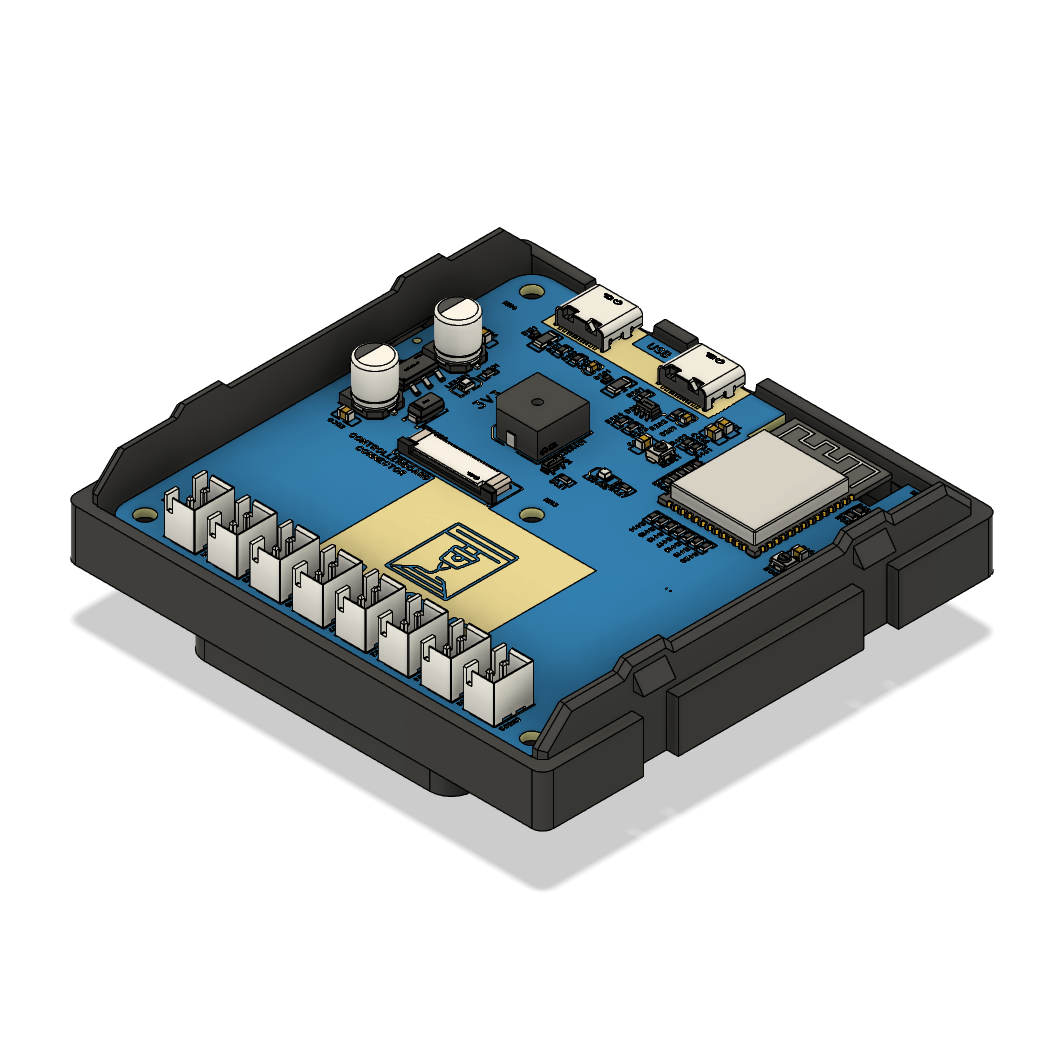

Mainboard mit ESP32-S3

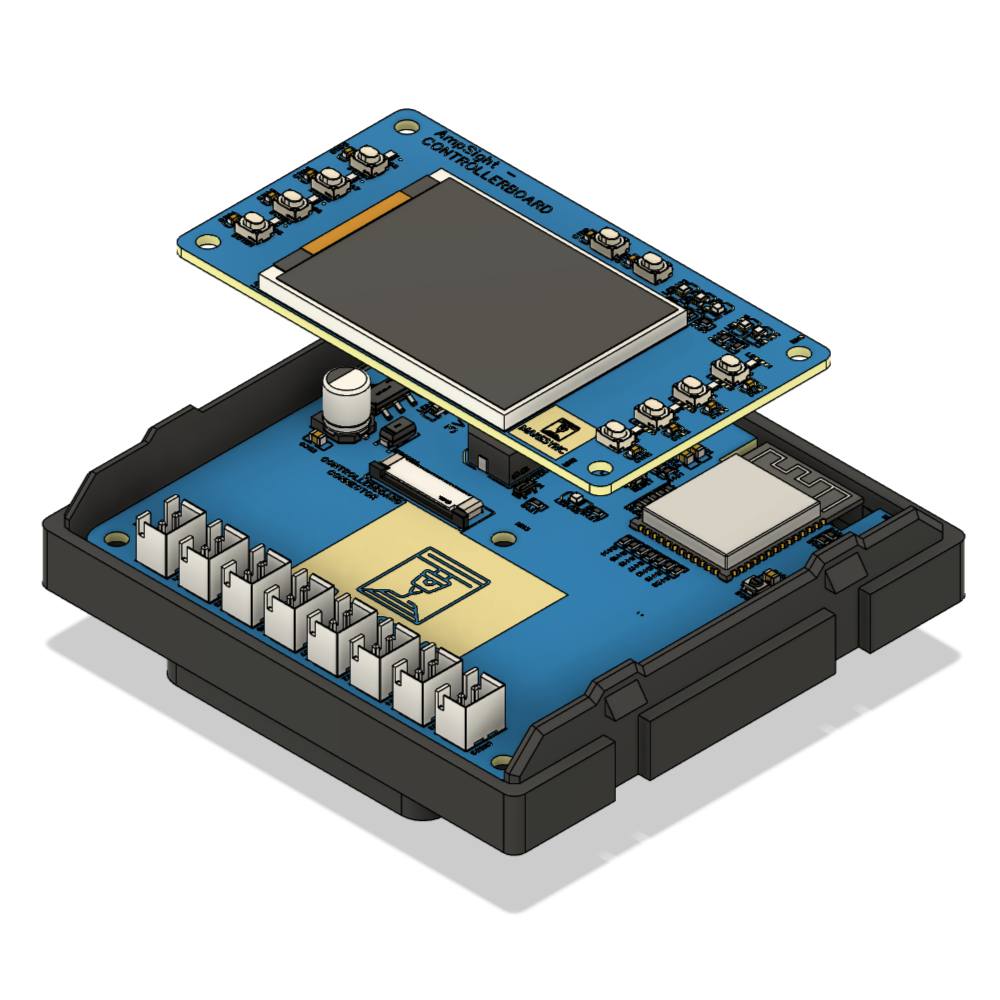

Innenaufbau mit Frontboard

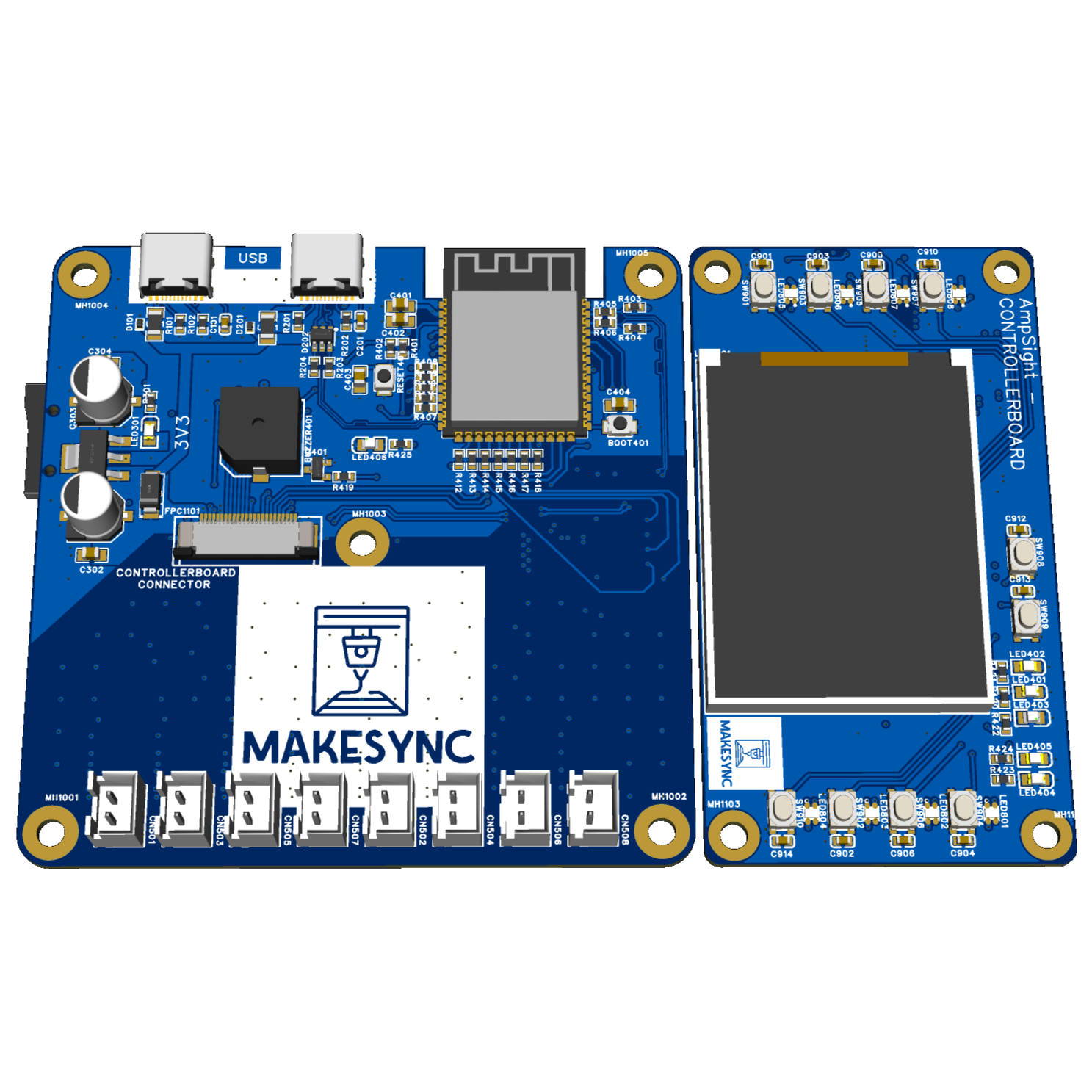

PCB-Topview

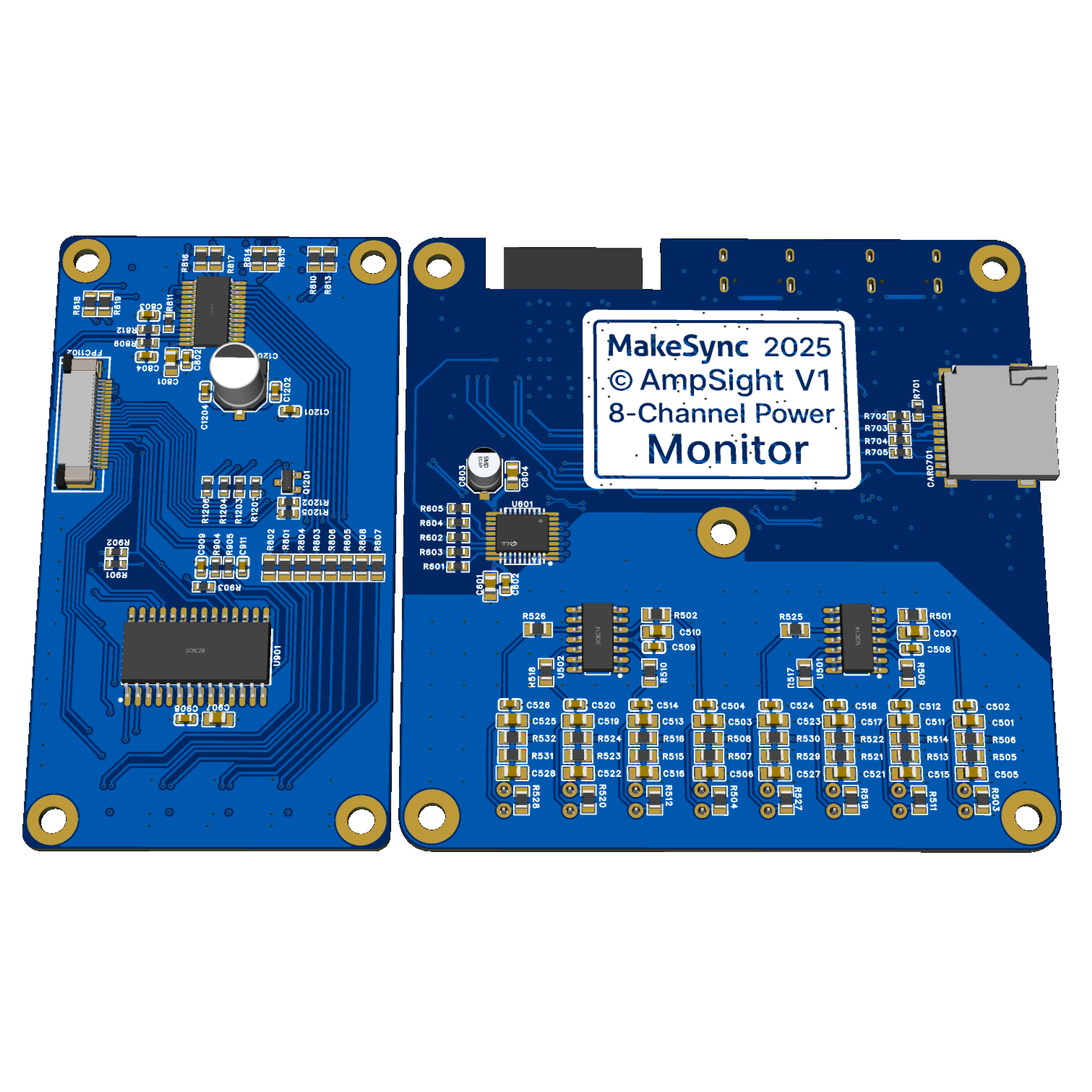

PCB-Bottomview
©AmpSight V2 befindet sich aktuell in der finalen Entwicklungsphase. Die Hardware ist vollständig umgesetzt und getestet – der Fokus liegt nun auf der Optimierung der Firmware, der Integration zusätzlicher Funktionen und der Behebung kleinerer Bugs. Trotzdem zeigt sich bereits jetzt: Das System arbeitet stabil, die Messwerte sind präzise, und die modulare Architektur bietet eine hervorragende Grundlage für professionelle Stromüberwachung – komplett cloudfrei und lokal steuerbar.
